Taylor (3/3) un dashboard - numerique-exos

On rappelle la formule de Taylor

f_n(x) = \sum_{i=0}^{n}\frac{f^{(i)}(0).x^i}{i!}

(1)

un dashboard¶

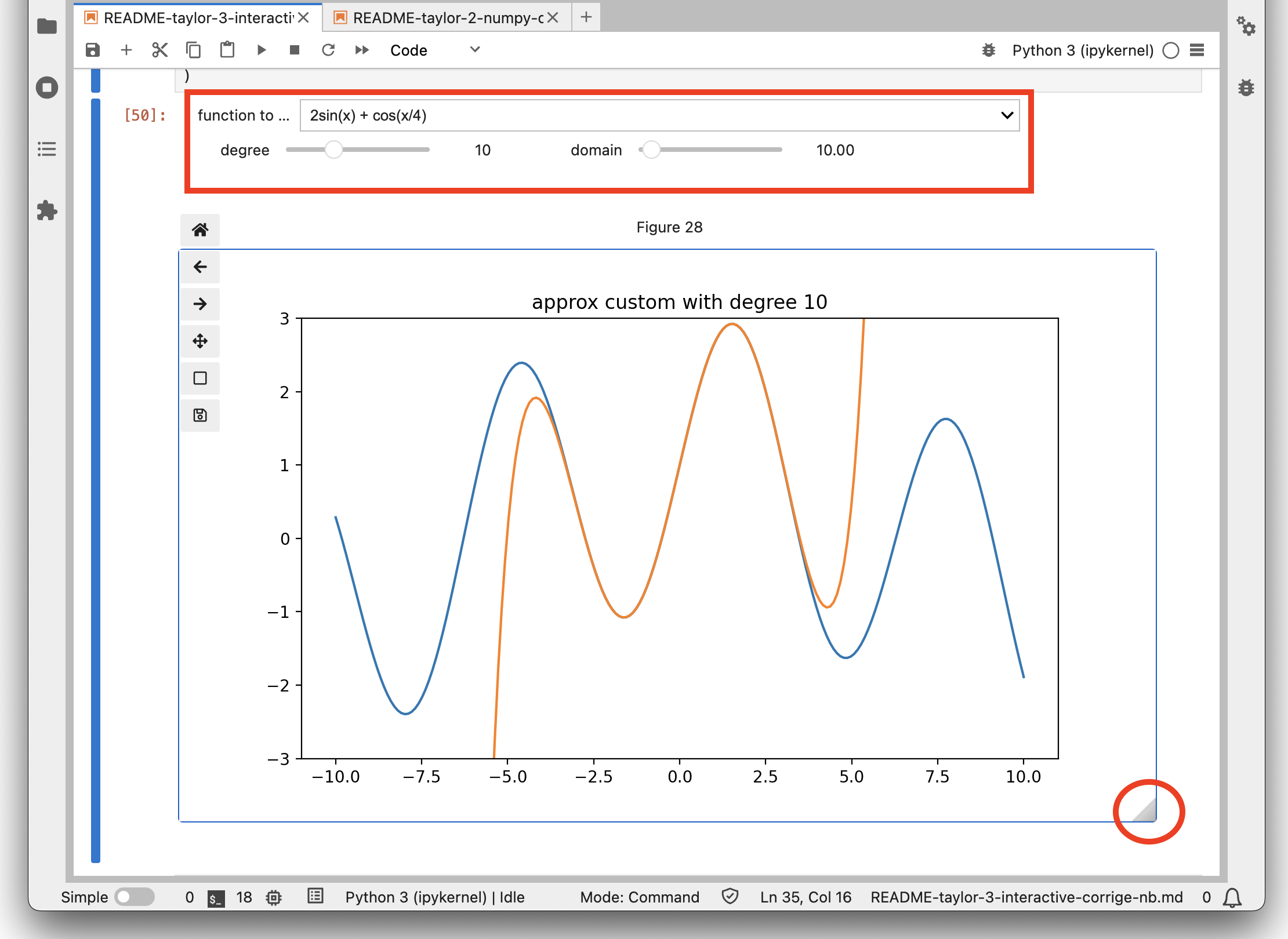

le but du jeu dans cette dernière partie du TP est de créer un dashboard qui permet d’afficher un matplotlib interactif du genre de celui capturé sur la figure, c’est-à-dire à la fois

interactif: remarquez la poignée de retaillage
interactif: on peut changer facilement les paramètres d’entrée, c’est-à-dire
- choisir le degré de l’approximation
- choisir une fonction - disons par exemple parmi sinus, cosinus, exponentielle, et custom (liste non exhaustive)
- le domaine sur lequel on regarde

modes disponibles¶

la solution à cet exercice est relativement différente selon le mode de restitution choisi pour matplotlib; notamment il y a

%matplotlib inline qui est le mode par défaut, très ancien et pas du tout interactif (on ne peut pas agrandir, zoomer, etc... dans la figure) c’est plutôt plus simple à coder, mais le résultat est vraiment rustique du coup, bref c’est plutôt déconseillé d’investir dans cette voie
%matplotlib notebook qui était déjà plus moderne; avec ce mode on peut agrandir / zoomer mais il est devenu obsolète
%matplotlib ipympl qui est, en 2024, le successeur du précédent - notamment si vous voulez visualiser vos rendus interactifs
ce mode nécessite une installation supplémentaire (et voir aussi cette page pour plus de détails)
```
pip install ipympl
```
et il se peut que vous ayez besoin de relancer votre serveur jupyter après cette installation

notre solution utilise ce dernier mode
pour quelques exemples voir https://matplotlib.org/ipympl/examples/full-example.html

%matplotlib ipympl

ce qui change fondamentalement entre le premier mode (inline) et les deux autres, c’est que dans le premier cas, à chaque changement de réglage on repeint toute la figure; c’est plus facile à écrire, mais ça “flashe” du coup à chaque fois; dans les autres modèles au contraire, on a une figure affichée, et lorsqu’on change un paramètre on va seulement modifier un des morceaux de la figure

ici par exemple notre figure c’est principalement deux courbes (la fonction, et son approximation), plus les décorations (axes, titres, etc..)
et au changement de paramètre, on va changer seulement la courbe de l’approximation - et éventuellement le titre si on veut

on utilise le TP #2¶

pour commencer, on a besoin de la fonction taylor2 qu’on a écrite dans le TP #2 - et la fonction custom aussi d’ailleurs

vous pouvez, au choix:

soit recopier le code depuis le TP #2
ou bien, si vous avez un peu de temps et que vous voulez faire proprement, créer un fichier taylor.py dans lequel vous mettez le code écrit dans le TP #2, et vous l’importez depuis le notebook #2, et comme ça vous n’avez qu’à l’importer à nouveau ici c’est la bonne approche dans la vraie vie si vous voulez respecter le principe DRY (don’t repeat yourself)

bref, à vous de faire ce qu’il faut pour définir ces deux symboles

# votre code pour copier ou importer `taylor2` et `custom`

# ! pip install autograd
import autograd.numpy as np
import matplotlib.pyplot as plt

from math import factorial

on importe¶

la librairie qui nous sert ici est ipywidgets https://ipywidgets.readthedocs.io/

import ipywidgets as widgets

from ipywidgets import AppLayout, Dropdown, IntSlider, FloatSlider, HBox, VBox

plt.ioff();

ipywidgets, comment ça marche ?¶

on vous montre d’abord pas à pas le code pour faire un tout petit dashboard

les widgets¶

un widget c’est un morceau d’interface, qui permet de choisir un paramètre; on va vous montrer le FloatSlider qui permet de choisir une valeur flottante, mais il y a aussi le IntSlider, le Dropdown pour choisir parmi un nombre fini de choix, etc...

# ici knob c'est juste un nom de variable Python

knob = FloatSlider(
    min=0, max=10,
    value=3, step=0.05,
    description="un potard",
    # ceci est jsute cosmétique, vous pouvez ignorer en première lecture...
    layout={'margin': '5px', 'width': '100%'},
)

on peut en faire quoi? eh bien si on l’affiche

knob

je peux faire bouger la réglette, mais c’est à peu près tout, il ne se passe rien
c’est normal, on ne l’a pas “branché”

les callbacks¶

pour que ma réglette serve à quelque chose, on va lui attacher une callback
c’est-à-dire une fonction qui sera appelée lorsqu’il y aura un changement

pour commencer j’écris cette callback, c’est une fonction Python,

def knob_has_changed(change):
    print(f"knob vaut maintenant {change.new}, et change name = {change.name}")

so far so good, mais bien sûr il ne se passe toujours rien si on bouge la réglette
sauf que maintenant, on est prêts à “brancher” les deux, comme ceci:

# on dit au slider que lorsque sa valeur change (names='value')
# il doit appeler la callback knob_has_changed

knob.observe(knob_has_changed, names='value')

et maintenant si vous faites bouger la réglette, il va se passer des trucs

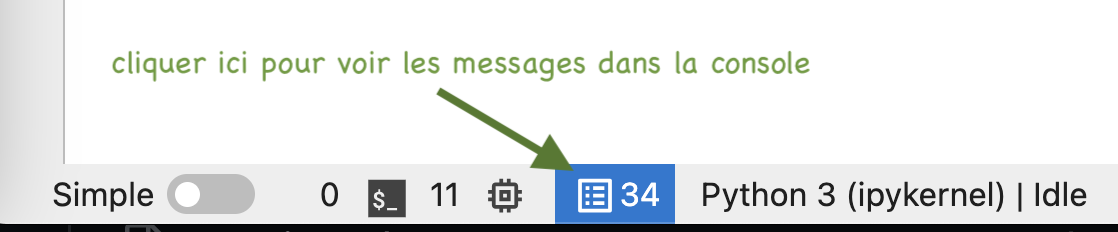

bon, pour ne pas polluer tout l’écran, les impressions qu’on fait se retrouvent dans la console de Jupyter Lab, regardez bien le bas de l’écran,

vous ouvrez la console et vous voyez les messages affichés par la callback, qui disent e.g.

knob vaut maintenant 2.85, et change name = value

super, on a déjà un moyen de choisir parmi plusieurs valeurs, et de réagir aux changements

les boites pour construire¶

la librairie vient aussi avec des moyens d’organiser les widgets en lignes et colonnes, c’est là qu’interviennent les HBox et VBox

VBox([
    # la première ligne est elle-même composite
    HBox([knob, knob]),
    # dans la deuxième ligne on met juste un widget
    knob
])

vous remarquez d’ailleurs que les trois réglettes sont synchrones, c’est normal car elles servent à définir une seule valeur !
qui est d’ailleurs en permanence accessible comme

# par contre le résultat de cette cellule ne va pas
# tout seul se rafraichir si vous bougez la réglette...

knob.value

3.0

matplotlib incrémental¶

il ne nous reste plus qu’à voir comment on peut utiliser matplotlib de manière incrémentale, c’est-à-dire comment on peut modifier une figure après l’avoir affichée

ça se présente comme ceci; imaginons qu’on a créé une figure, qui montre la valeur de knob sur le domaine

X = np.linspace(-2*np.pi, 2*np.pi)

fig = plt.figure(figsize=(4, 2))
ax = plt.axes()

# on va afficher une droite Y=knob
# donc Y sera dans l'intervalle [0, 10]
# plt.ylim(0, 10)
ax.set_ylim(0, 10)

# la clé est de garder une référence vers la courbe

line = ax.plot(
    # une astuce pour que Y soit de la même forme que X
    X, X*0. + knob.value)

fig.show()

eh bien, grâce à cette référence vers line, on va pouvoir modifier la figure “après coup” en faisant juste, par exemple

# on change ensuite la hauteur comme on veut

# par exemple Y = 4
# attention à ce line[0], ce n'est pas intuitif !
line[0].set_data(X, X * 0. + 4)

# c'est ceci qui va "flusher" la mise à jour de la figure
# à ne faire qu'une fois que tous les changements sont effectués
fig.canvas.draw()

on assemble avec AppLayout¶

enfin pour mettre tout ensemble, on dispose d’une classe AppLayout; le tout se présenterait comme ceci

knob = FloatSlider(
    min=0, max=10,
    value=3, step=0.05,
    description="pick Y",
    # ceci est juste cosmétique, vous pouvez ignorer en première lecture...
    layout={'margin': '0px 5px', 'width': '100%'},
)

fig = plt.figure(figsize=(4, 2))
axes = plt.axes()
axes.set_ylim((0, 10))
line = axes.plot(X, 0*X + knob.value)

def update_y(change):
    print("got a change", change)
    line[0].set_data(X, X*0. + change.new)
    fig.canvas.draw()

knob.observe(update_y, names='value')

controls = knob
# on aurait pu mettre artificiellement 2 réglettes
controls = HBox([knob, knob])

AppLayout(
    header=controls,
    center=fig.canvas,
    footer=None,
    pane_heights=[1, 6, 0],
)

à vous de vous en inspirer¶

en vous inspirant du petit exemple, et en explorant la documentation de ipywidgets, tentez de reproduire un dashboard comme décrit dans le screenshot au début de ce notebook
